Bonjour à tous,

Dans ce nouvel article, je propose un tuto pour une créer une carte topographique à la découpeuse laser.

Je l’ai réalisée avec ma découpe laser MIRA 7 s de la marque AEON LASER.

Au sommaire :

• comment extraire des courbes de niveau en vectoriel
• comment créer une fichier de carte topographique pour la découpe laser
• l’assemblage et les finitions

Le tuto pour créer une carte topographique, en vidéo

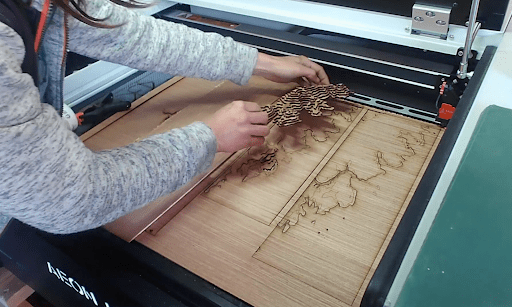

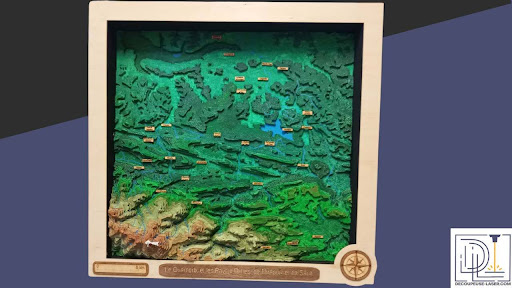

Le résultat : ma carte topographique découpée au laser

Donc j’ai fait en sorte que ça rentre dans les dimensions de la machine qui mesure 70 x 50 cm.

Cette carte mesure 54 cm par 49 cm. Elle représente une zone de 30 km sur 30 km à peu près et j’ai pris des courbes de niveau tous les 100 m. J’’ai donc 22 couches de bois qui sont en contreplaqué.

Au niveau de la légende, j’ai fait de la marqueterie.

Sur le côté, j’ai rajouté un cadre avec des tasseaux de 6×4 cm que j’ai peint en noir afin de faire un petit peu de contraste et donner un peu de volume et de solidité à l’ouvrage.

Comment extraire des courbes de niveau en vectoriel ?

Rendez-vous sur Contours axismaps.

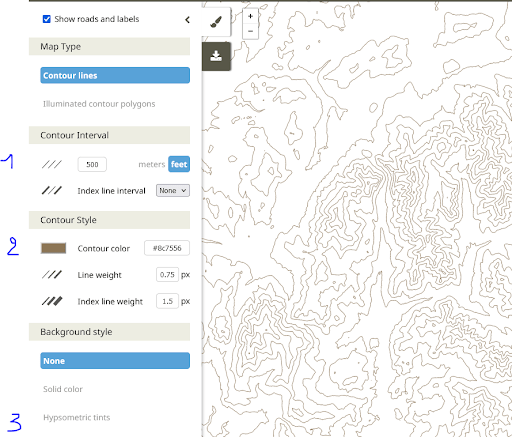

Sur la gauche, vous pouvez faire des réglages :

1- D’abord, vous pouvez choisir l’intervalle entre les contours que vous souhaitez afficher.

2- Vous pouvez choisir la teinte des courbes.

3- Il est possible de mettre des couleurs (ça aide pour se repérer).

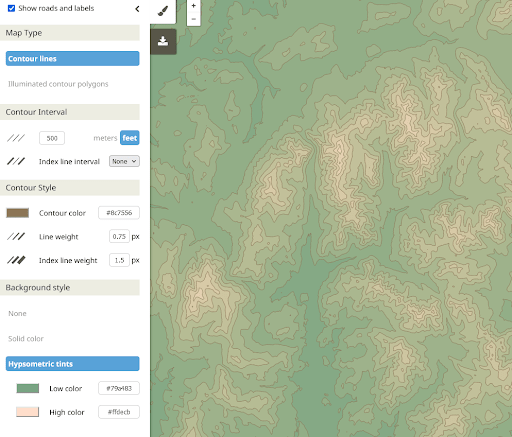

C’est mieux en couleur, non ?



Ensuite, utilisez la barre en haut à droit pour marque le nom de l’endroit que vous souhaitez représenter.



Ce qui est galère sur ce site, c’est que le nom des villes n’est pas affiché.

Vous pouvez essayer de voir, à l’oeil, où se situent les villes qui seront les frontières extérieures de votre carte topo.



Vous avez votre zone ?

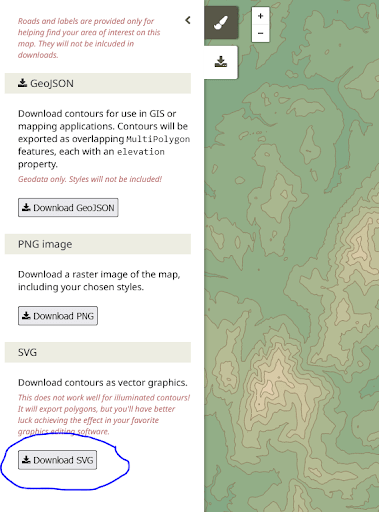

Super ! Vous pouvez télécharger en SVG :



Créer le fichier de votre carte topo

Franchement, c’est mieux si vous regardez la video pour vous rendre compte.
Mais j’essaye d’expiquer :

1. Ouvrir le fichier dans Inkscape
2. Aller dans calque pour voir les différents contours avec l’indication de l’altitude.
3. Séparer les couches

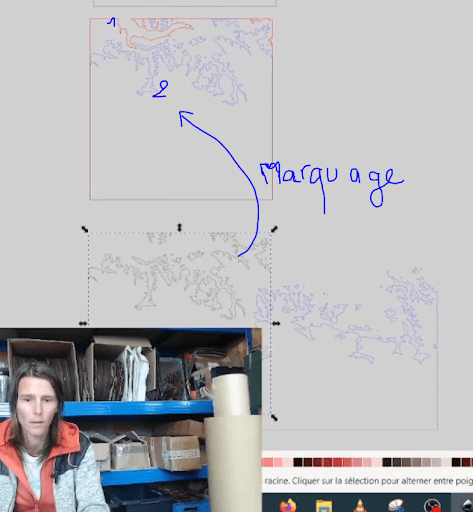

4. Sur la couche 1, ajoutez la couche 2 en marquage afin de retrouver exactement là où vous allez devoir y coller les éléments de la couche 2. Faire ça avec toutes les couches

Assembler les couches

Sortez la colle à bois, on colle les couches ensemble.

Comment créer une carte topo qui respecte les échelles entre les altitudes, la largeur et la longueur ?Rendez-vous sur ce document excel pour calculer la bonne quantité de courbes de niveau à extraire en fonction de :

• l’épaisseur du bois,
• la taille de votre machine
• les parties que vous devez représenter

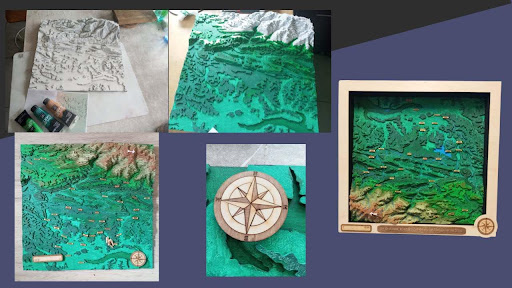

Conclusion : et pour les finitions, vous avez prévu quoi ?

Pour ma part, j’ai choisi la version colorée car je trouve que les reliefs ressortent mieux.
J’ai ajouté une jolie légende et les noms des communes sur de petits morceaux de bois très fin.
