Votre atelier est-il adapté à la découpe laser ? 9 questions/réponses

La réponse est…oui et non !

==> Pour le loisir

En fait, si vous choisissez une petite machine de découpe laser à diode, par exemple une X Tool D1 10 W, alors il est possible de l’installer dans votre salon.

Cliquez ici pour voir sur Amazon

La X Tool, une découpeuse laser à diode de loisir



Vous pouvez également miser sur une petite découpeuse laser de loisirs comme la Flux Beamo. Cette machine de bureau peut s’installer avec une extraction des fumées dotée d’un filtre à charbon (qui absorbe les odeurs)

La Flux Beamo et son extracteur d'air à filtre



==> Pour une machine plus grosse

Mais si vous voulez monter une entreprise de découpe laser, alors ces machines de bureau ne sont pas celles qu'il vous faut !

Il est préférable de choisir une découpeuse laser Co2 ou à fibre, par exemple une découpeuse laser Om Tech 100 W (celle-ci est celle qui offre, selon nous, le meilleur rapport qualité/prix car fournie avec un refroidisseur d’eau industriel, qui vaut 500 €, et un tube de 100 watt, idéal pour débuter une entreprise)

Une découpeuse laser OMtech (marque américaine) 100W  (Voir sur leur site)



Et ce type de machine ne s’installe pas dans une pièce à vivre, pour les raisons suivantes :

• il y a des nuisances sonores (surtout l’extraction des fumées) ;
• les fumées sentent fort et doivent être évacuées à l’extérieur ;
• la place qu’elle prend est relativement conséquente (150x100 cm pour celle-ci, sans compter le refroidisseur d’eau).

Mais après tout…c’est vous qui voyez !

On continue avec cette histoire d'extraction des fumées.

==> Pourquoi extraire les fumées ?

Une très bonne extraction des fumées est essentielle, pour :

• limiter les risques d’incendie ;
• améliorer la qualité de découpe ;
• moins salir la machine ;
• bien évacuer les fumées en dehors de l’atelier pour ne pas vous intoxiquer.

Si vous achetez une machine en Chine, la plupart du temps, l’extraction des fumées fournie n’est vraiment pas suffisante…mais c’est une autre histoire.



==> Les contraintes à l’atelier

Dans tous les cas, vous allez devoir évacuer les fumées vers l’extérieur de votre atelier. La fumée est grasse et elle sent fort. Ainsi il est nécessaire que votre atelier donne sur l’extérieur et que vous puissiez faire un trou dans le mur pour évacuer les fumées. Il semble donc compliqué d’avoir une découpeuse laser si vous habitez en appartement.

Un ami qui a acheté une découpeuse laser habite en plein centre ville.

Ses voisins n’ont pas apprécié les fumées d’évacuation des fumées… Durant l’été, il a dû faire tourner sa machine uniquement la nuit.

Depuis, heureusement, il a trouvé une solution pour évacuer les fumées sur le toit.



==> Solutions pour installer une découpeuse laser dans un appart et/ou pour limiter les nuisances des fumées

Bien sûr, il existe des solutions…coûteuses en temps ou en argent.

Mais aux grands maux les grands remèdes…

On a trouvé une unité d'extraction et de filtrage à charbon sur un site français Lasergraaf

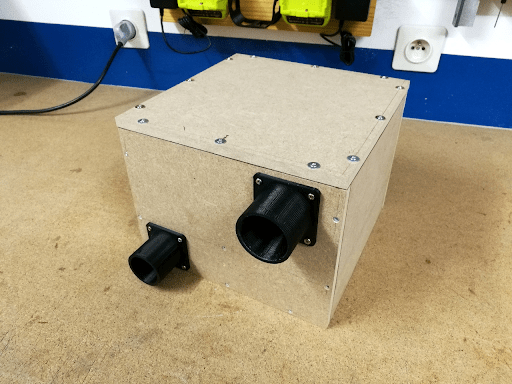

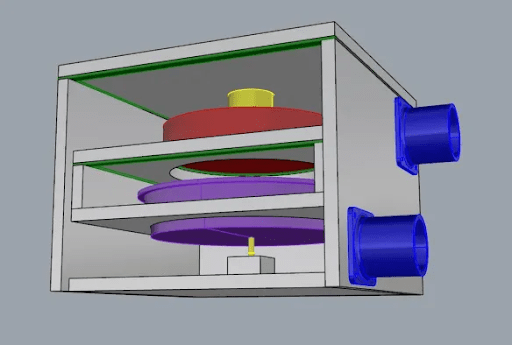

Sur un autre site de maker, on a trouvé un tuto pour fabriquer soi-même son filtre à charbon. A tester !!



Autre élément à prendre en compte obligatoirement : la taille de la machine hors tout et si elle rentre chez vous par la porte.



Notre plus grosse machine est une ACCTEK1318, 130x180 cm pour la surface de travail, un peu plus pour la dimension hors tout de la caisse.

Nous avons fabriqué notre atelier en fonction des dimensions de cette machine…

Nous avons démonté la porte et son contour (c’était prévu lors de la fabrication de l’atelier). Après avoir réussi à rentrer la machine dans l’atelier -non sans mal car elle était très lourde et que le manitou n’a pas pu la déposer dans l’atelier- nous avons remonté la porte.



Voici les dimensions moyennes des découpeuses laser :

• une découpeuse laser de bureau, classiquement avec une surface de travail de 40*60 cm mesure environ 75 cm de large et passe par toutes les portes ;
• Une machine de découpe laser de dimension moyenne avec une surface de travail de 50*70cm mesure souvent 90 cm de large (ça passe une porte handicapés).
• Une 60*90 cm mesure 110 cm de large.

La superficie nécessaire va dépendre de plusieurs éléments :

• la taille de votre machine, votre usage (loisir, pro),
• si vous êtes un pro, les types de créations que vous produisez, si elles prennent de la place et si vous entreposez du stock ;
• la présence ou non d’un espace de stockage annexe pour les matières premières et les autres outils.



Pour notre part, nous avons besoin d’un atelier d’environ 50/60 m² qui comprend :

• une pièce de 20m² pour les 2 grosses machines ;
• une pièce de 20m² avec l’ordi qui commande les machines et pour stocker les produits, les assembler, nettoyer la machine, gérer les expéditions.

Mais nous avons d’autres espaces pour entreposer nos matières premières et nos autres outils.

Alors là, c’est une problématique qu’on a avec notre atelier.



Il fait très chaud l’été (tellement qu’on ne peut pas faire tourner les machines en pleine journée quand c’est la canicule…à savoir que le refroidisseur d’eau génère de la chaleur pour refroidir le tube, et que la pièce est de plus en plus chaude). A notre retour de vacances, après 20 jours sans faire tourner la machine, on a eu de gros problèmes : les caisses en métal ont bougé avec la chaleur, les rails de guidage aussi. Il n’y avait plus de graisse, etc. Que des problèmes dûs à la chaleur excessive.

Il fait très froid l’hiver.Tellement que parfois on se demande si ça ne craint pas d’allumer les machines.



En fait, un atelier aurait besoin d’une température stable. Pourquoi ? :

• pour optimiser la durée de vie de votre machine ;
• pour optimiser la qualité des découpes (le tube fonctionne mieux entre 12 et 26 degrés) ;
• pour avoir un peu de confort.

La réponse est oui…et non !

Une machine de découpe laser s’installe absolument de niveau par rapport au sol pour qu’elle fonctionne correctement. Mais bien sûr, vous pouvez tricher avec les dispositifs de réglages qui se trouvent au niveau des pieds et qui permettent de corriger un petit problème de niveau. Vous pouvez également l’installer sur une planche ou une palette que vous aurez préalablement mis de niveau.

Le point d’eau nous semble indispensable dans un atelier de découpe laser. La raison est toute simple. En effet, la découpeuse laser a besoin d’un entretien très régulier.

Pour notre part, nous nettoyons les lames de la table de travail tous les jours. Nous enlevons les lames pour les mettre dans une gouttière fermée des deux côtés que nous remplissons d’eau. Nous laissons ensuite égoutter les lames dans la douche.

Pour notre part, nous utilisons de nombreux outils pour régler la machine, couper les matériaux, fabriquer des étagères.



Nous pensons qu’il est indispensable d’avoir les outils de base pour monter un atelier de découpe laser : caisse à outils, scie sauteuse, scie circulaire, scie à onglet.

De même, vous allez avoir besoin d’un espace un peu aménagé avec un bureau pour mettre votre ordinateur et des étagères.

Le risque d’incendie est réel dans un atelier !

Regardez ces photos !

En effet, la découpeuse laser brûle les matériaux.

Pour prévenir les risques d’incendie, installez une bonne extraction des fumées, une adjonction d’air de qualité.

N’oubliez pas de vous équiper en extincteurs : un extincteur AB pour les feux de tous types de matériaux et un extincteur B pour les feux électriques.



⇒ Rendez-vous sur cet article pour en savoir plus et découvrir toutes les solutions pour renforcer la sécurité.
